攝影測量系統
產品基本信息

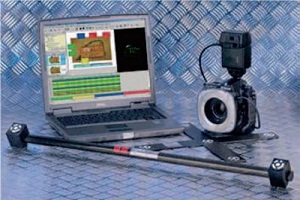

攝影測量系統（3DPS）是一部便攜式三坐標測量機，它采用高解析度數碼相機采集圖像數據。測量前，圓形標志點粘貼在所有將被測量的點上，然后用高解析數碼相機從不同角度對被測量物體拍照，這些相片輸入到AICON 3D Studio測量軟件中，可以自動計算所有靶點的三維坐標。計算是基于空間圖像三角化原理（照相測量法），并且是全自動的。由于軟件中內含有同步校準步驟，所以不需要預先校準相機。
產品詳細信息
設備配置與參數

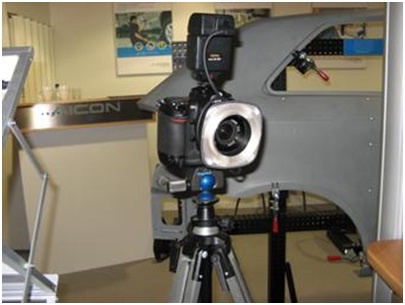

數字相機 ：NIKON D90和 Nikkor 24 mm鏡頭 （型號會有所變化）
相機分辨率 ：4288 x 2848像素 (一千二百四十萬像素)
數據傳送 ：可移除存儲設備
長度精度 ：± 0.015 mm/m
視角 (水平/垂直) ：58° / 36°
照明 ：白光
每一幅圖片的存儲時間 ：5秒
處理工具 ：通用電腦
附件 ：標尺, 編碼目標, 標準目標, 適配器
軟件 ：攝像測量處理 DPA
后處理和渲染的控制軟件 : AICON 3D Studio
自動校準 : 有
自動目標參照 : 有
變形分析 : 有
適配器校準 : 有
特征測量 : 有

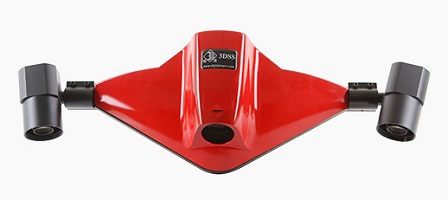

與3DSS光學三維掃描儀配合使用
由于攝影測量系統得到的是離散孤立圓點的坐標，為了得到大型物體（如汽車油泥模型）的完整點云，通常與3DSS三維掃描儀配合使用，以輕松得到物體的高精度點云。在這里，攝影測量系統的作用是得到物體的整體框架，3DSS分塊掃描得到物體的局部點云，并且通過框架點自動拼接起來。
產品應用

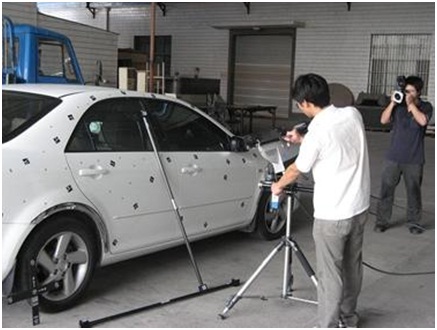

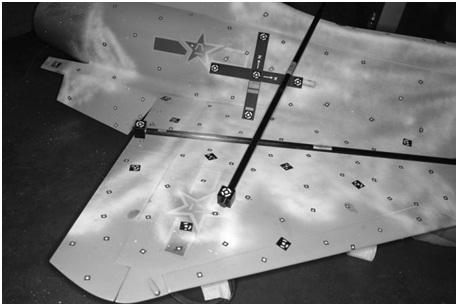

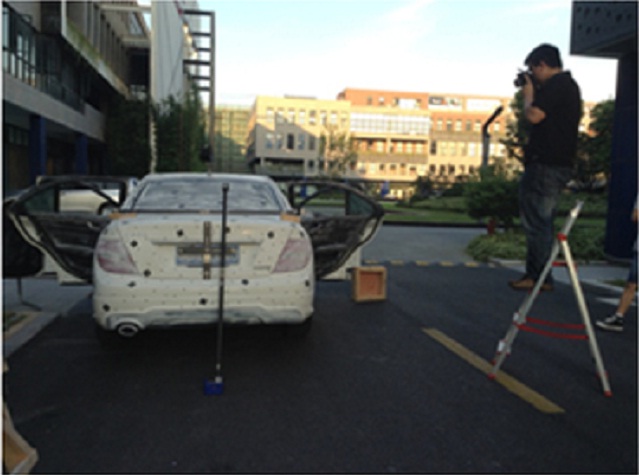

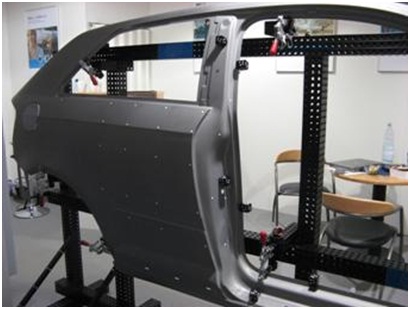

應用案例
